Comment faire son gabarit ?

Voici les étapes à suivre pour réussir la prise de mesure de ton gabarit. Le bon ajustement de la sacoche dépend de la fidélité de celui-ci par rapport à ton cadre. Si le produit fini correspond au gabarit fourni, je n’accepte ni les retours ni les remboursements, l’erreur provenant d’une différence entre ton gabarit et ton vélo.

Materiel :

Pour faire ton gabarit tu auras besoin :

  • D’un carton ou une feuille cartonnée couvrant la surface de ta future sacoche

  • Du papier pour reporter ton gabarit

  • D’un stylo

  • D’un marqueur

  • De scotch

  • D’un cutter/ciseau et d’une règle pour les découpes

Matériel de bricolage sur une planche de découpe bleue, comprenant des ciseaux, un cutter, deux stylos, une règle et du ruban adhésif, avec du carton et du papier en arrière-plan.

Etape 1

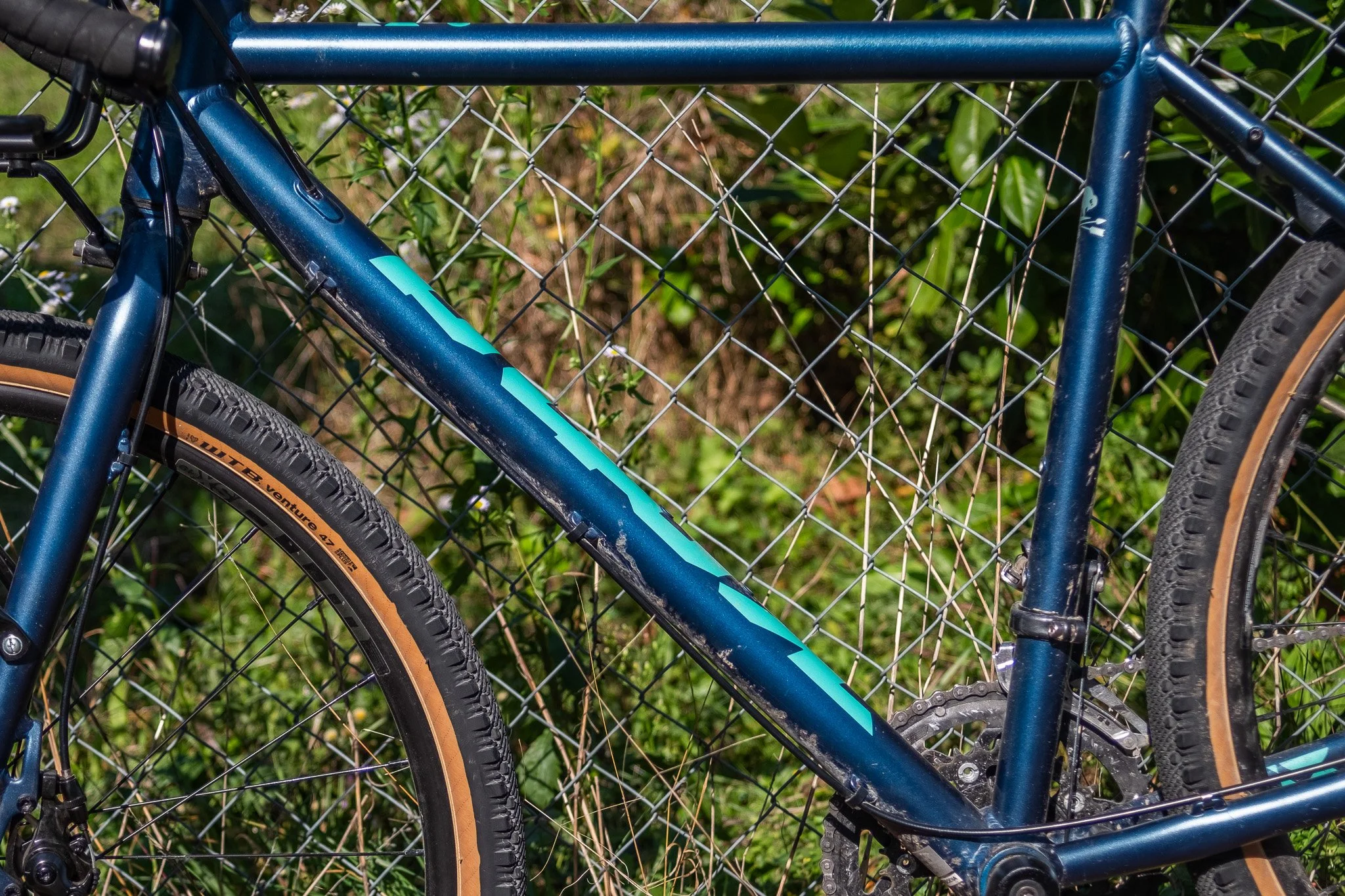

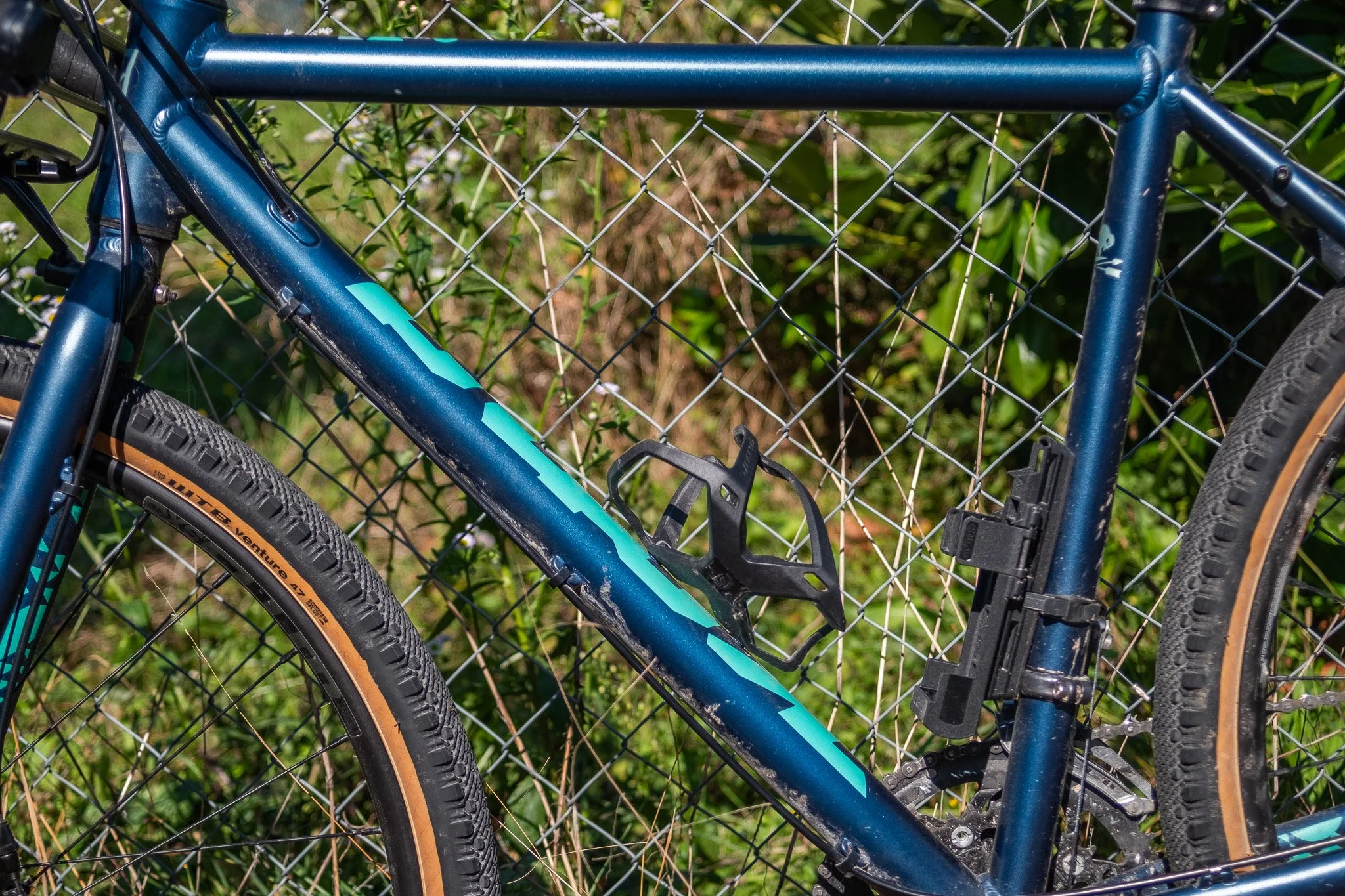

Ton cadre doit être à nu pour pouvoir tracer correctement le gabarit. Retire donc tout ce qui pourrait te gêner, porte bidons, vis de porte bidons, cadenas, sacoches etc.

Vélo de montagne bleu attaché à une clôture métallique dans un environnement naturel

❌

Vélo bleu garé contre une clôture en fil métallique, avec des pneus à flancs beiges et un terrain herbeux en arrière-plan.

✅

Etape 2

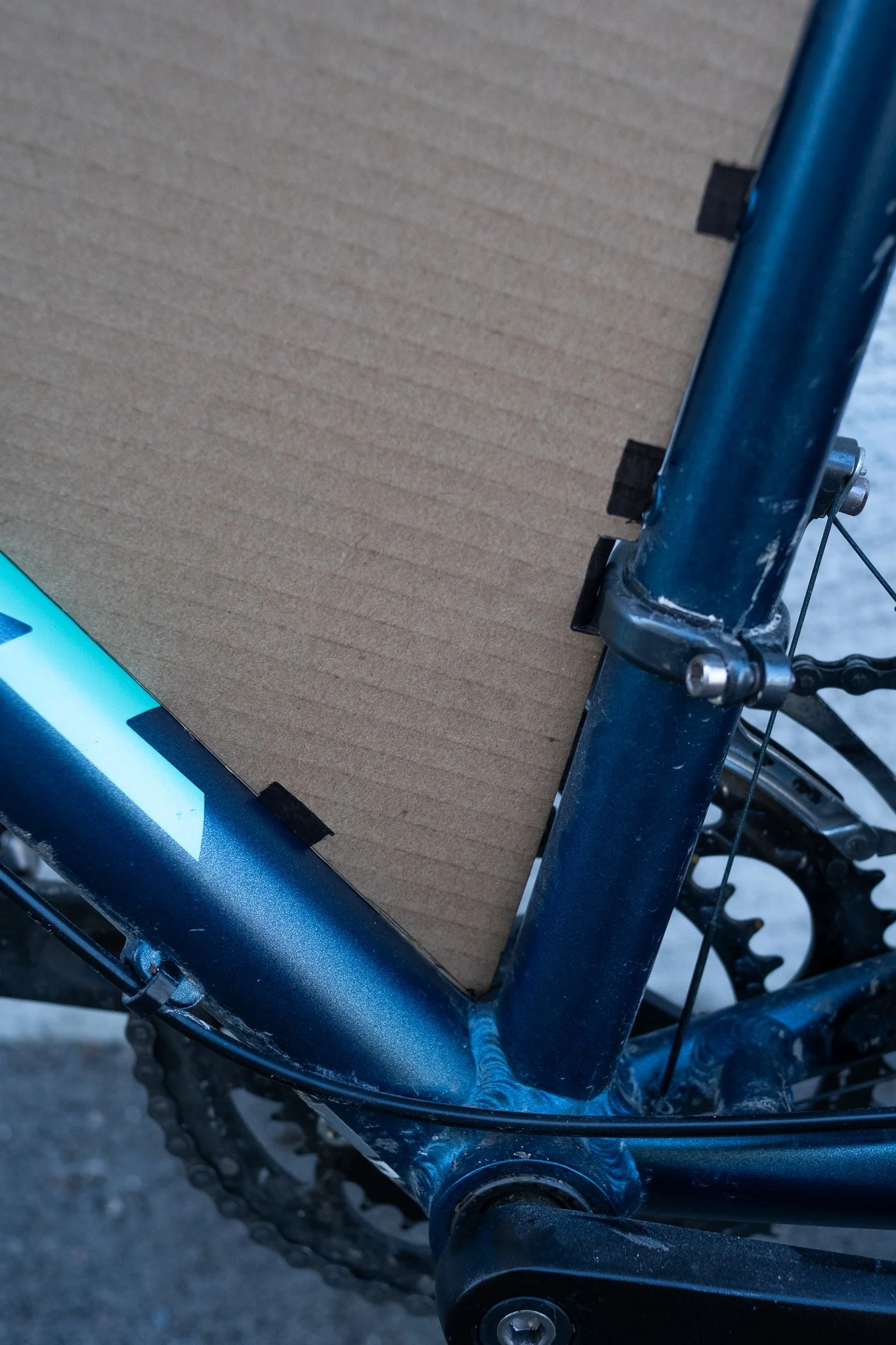

Scotch ton carton ou ta feuille cartonnée à ton cadre, de façon à ce qu’il soit bien plaqué sur chacun des tubes.

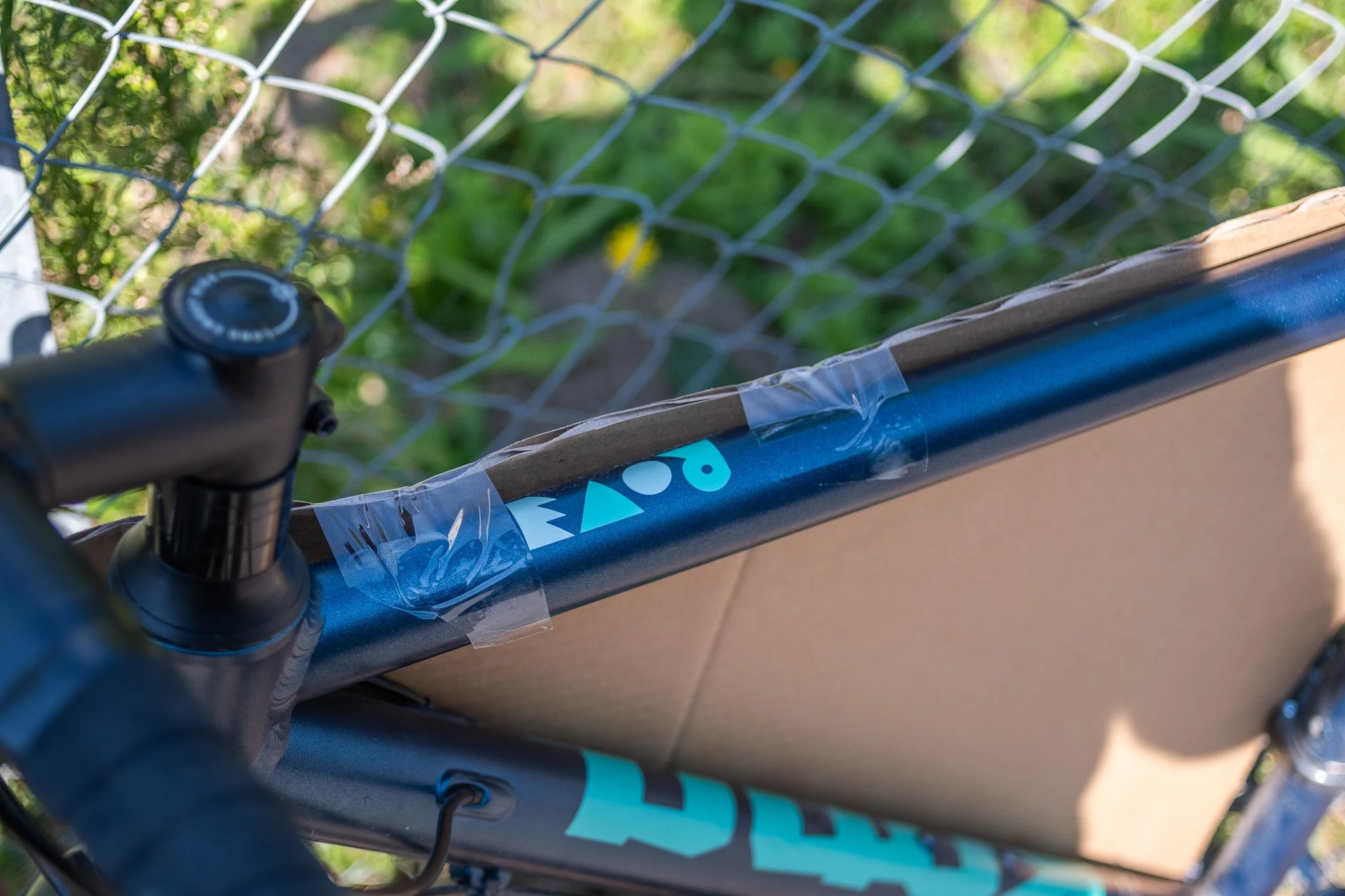

Un cadre de vélo avec une tige de direction, une selle et une carte en carton attachée avec du ruban adhésif, à côté d'une clôture en métal et de végétation.

Etape 3

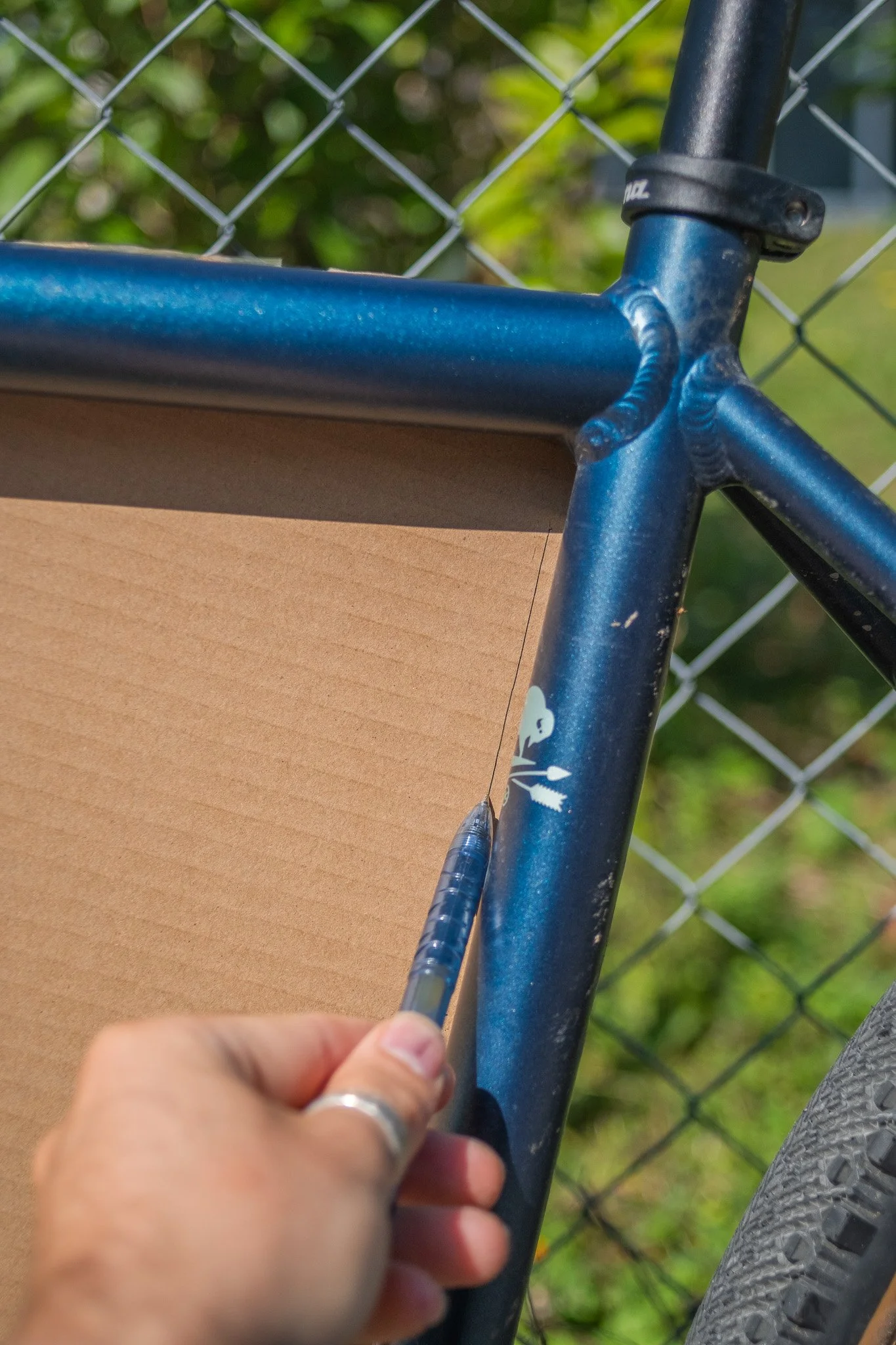

Trace le contour de la sacoche, de façon à ce que lorsque tu regardes le cadre d’en face, tes traits soient alignés avec le bord des tubes.

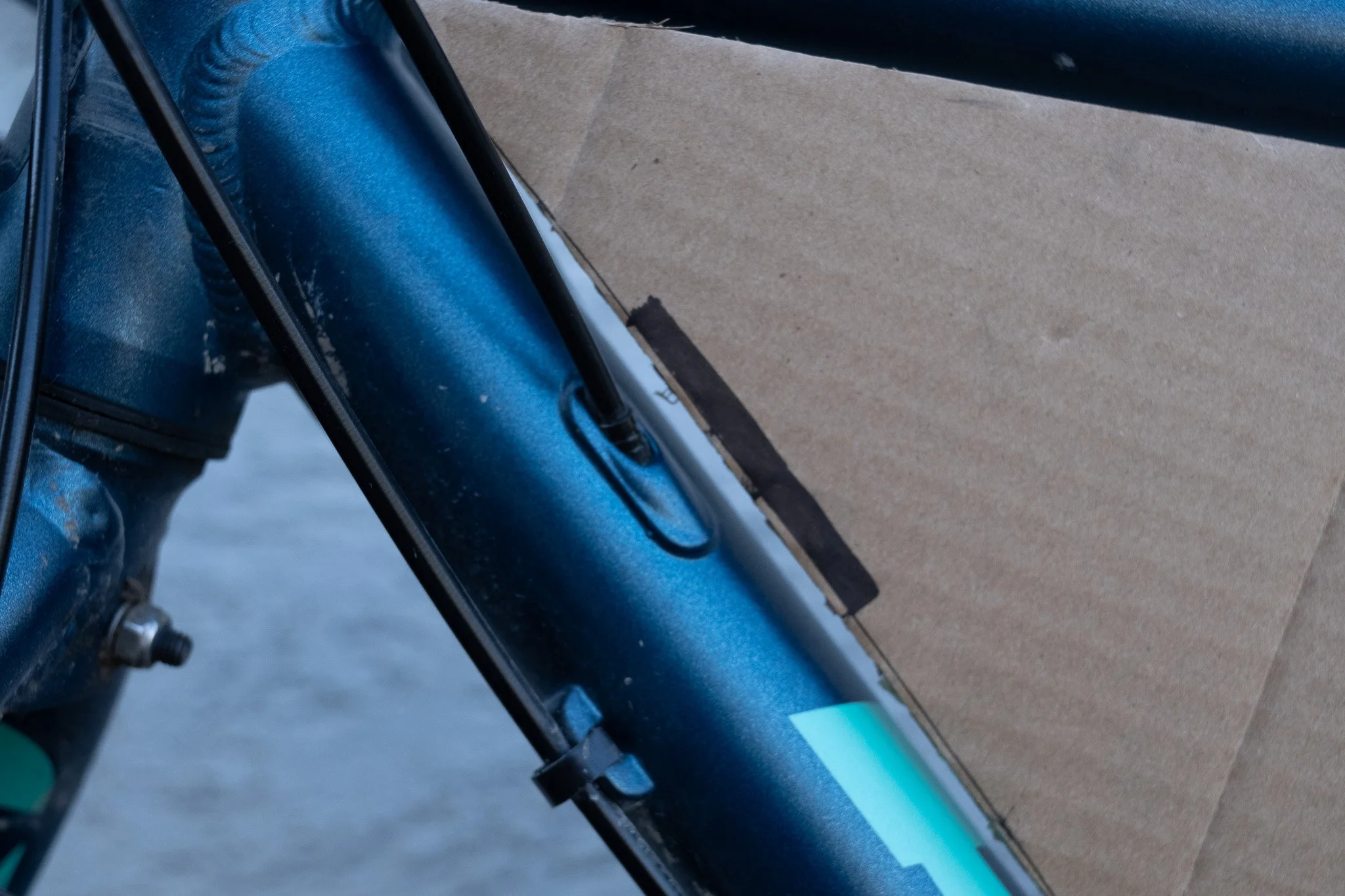

Prends le temps de bien marquer tout ce qui pourrait gêner les attaches de la sacoche : entrées/sorties de câbles, passages de câbles, emplacement des vis de porte bidons, attaches de dérailleurs etc.

Une main avec une bague tire une aiguille à une chambre à air de vélo bleue, près d'une clôture en métal et d'un panneau en carton.

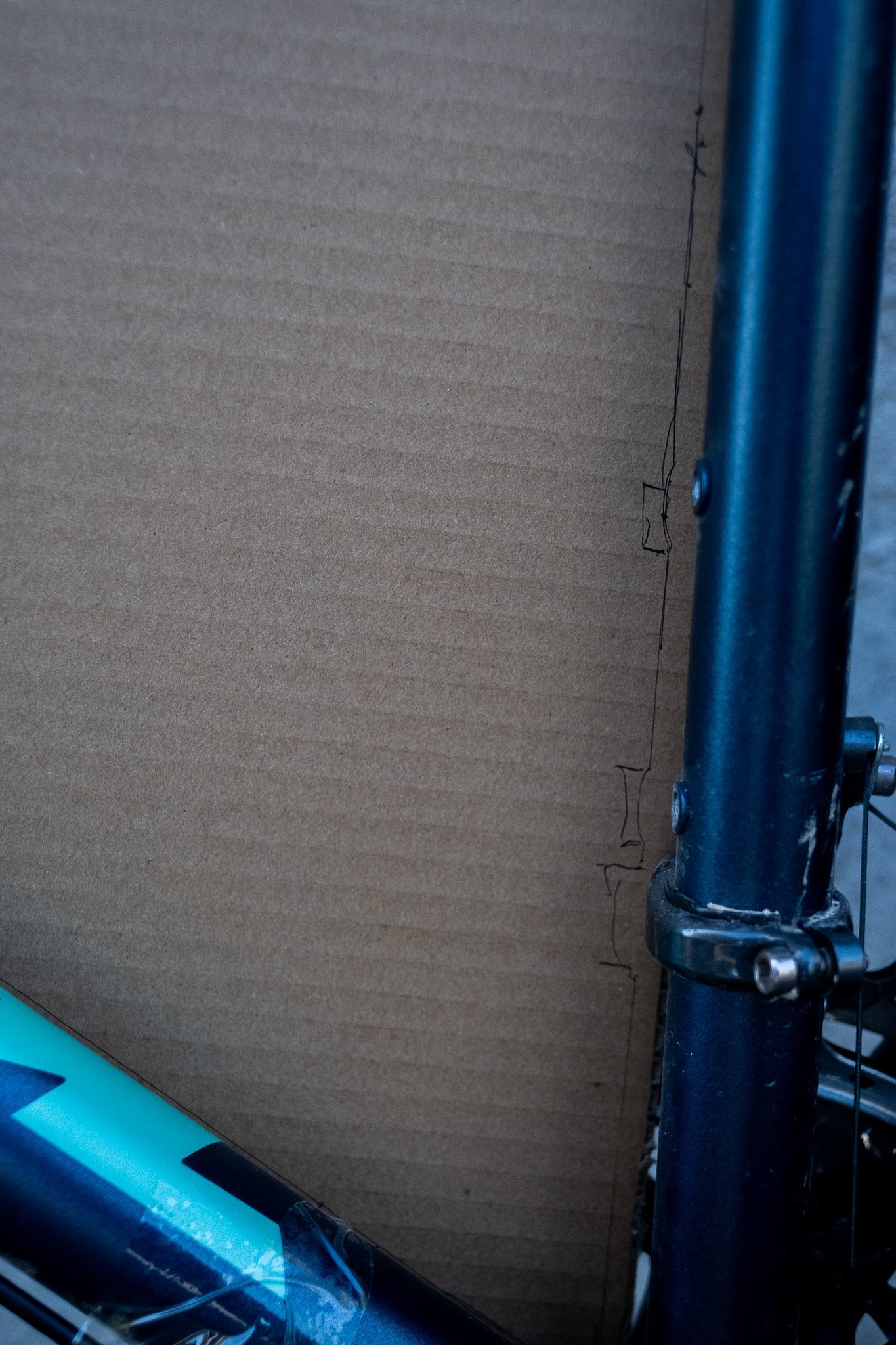

Une grande planche de carton placée verticalement avec une structure métallique à droite.

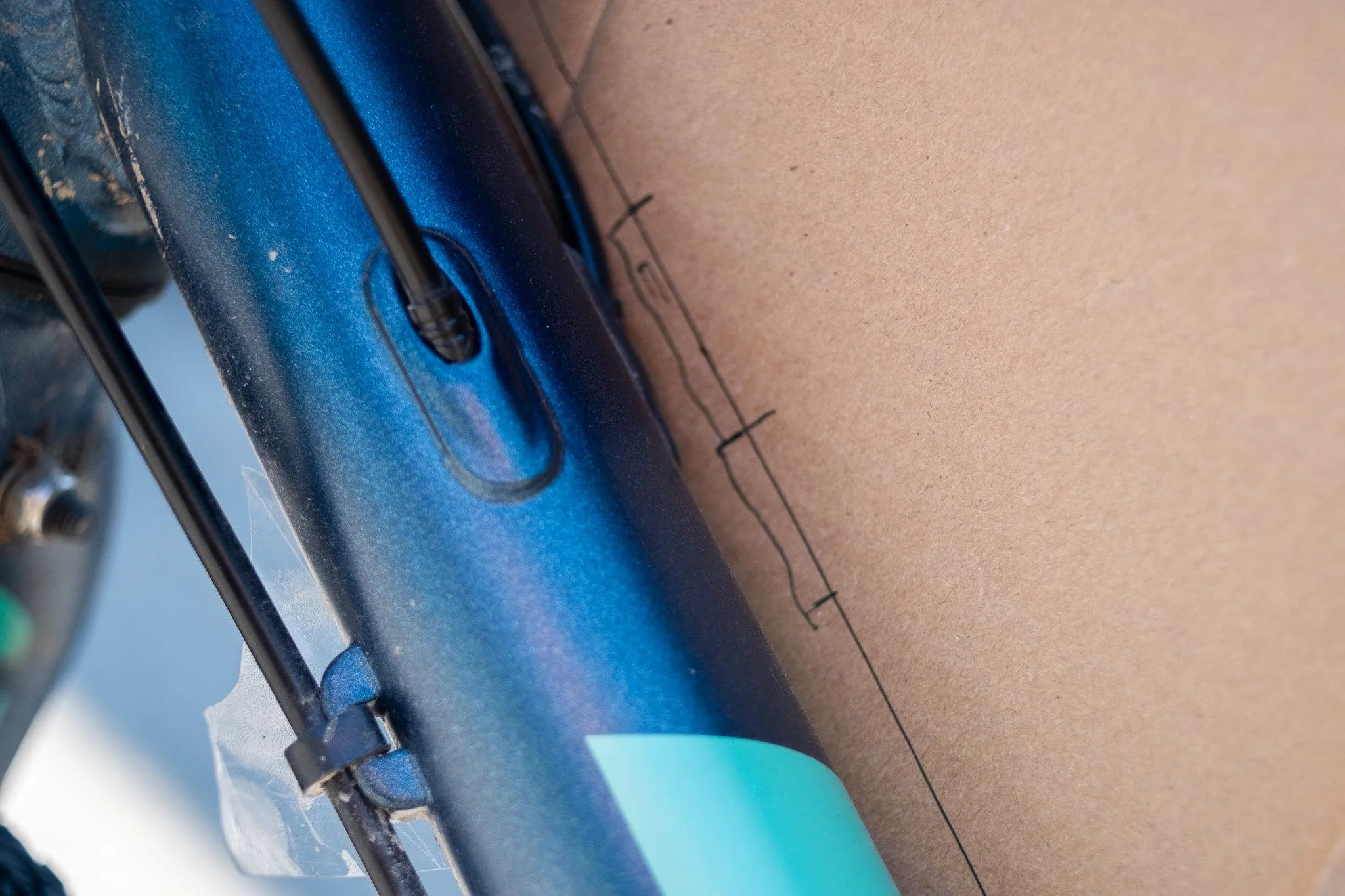

Détail d'un cadre de vélo en métal bleu, fixé à une surface en carton ou en bois, avec un fil électrique noir passant à travers une ouverture dans le cadre.

Etape 4

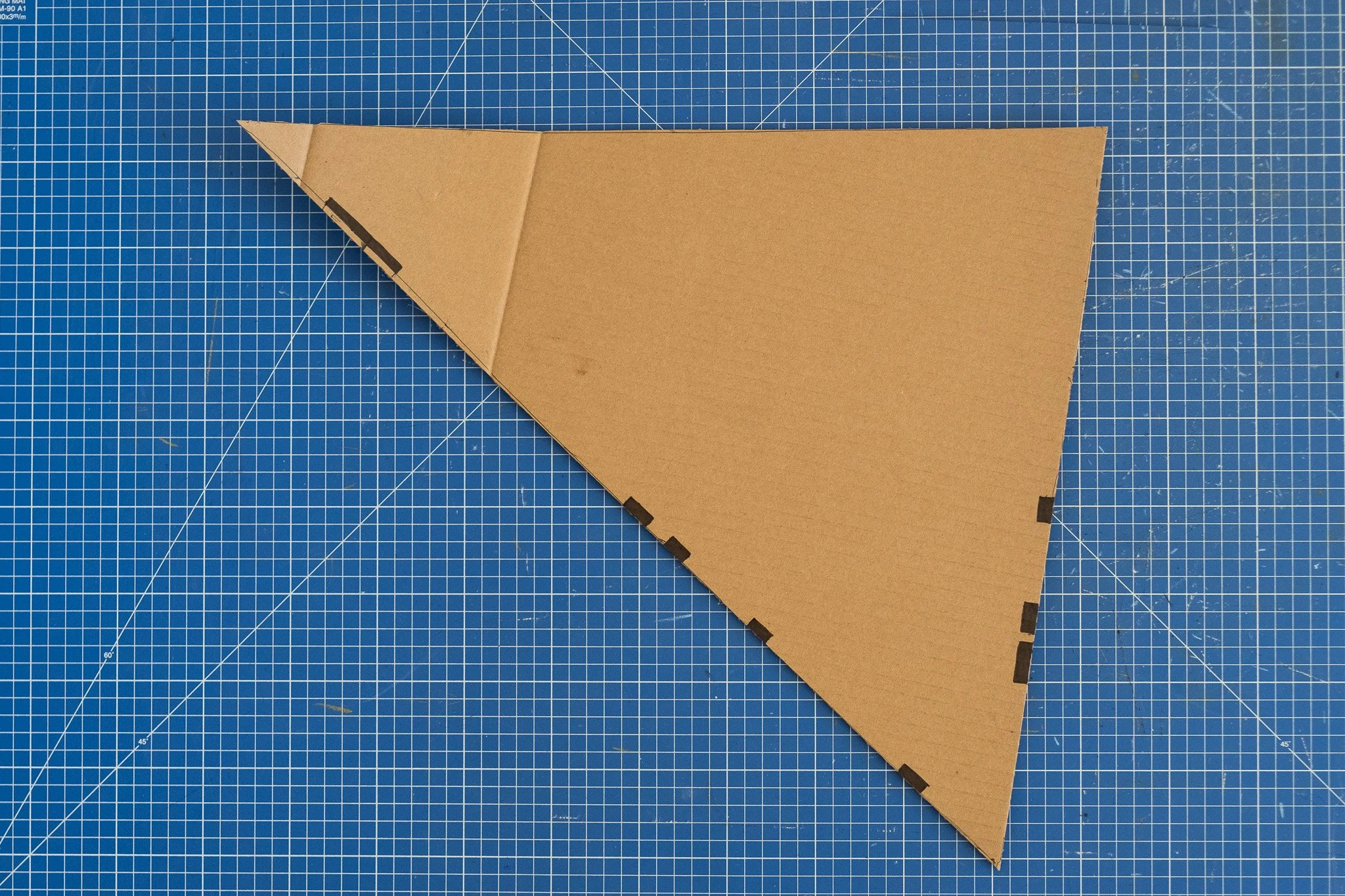

Découpe ton gabarit, idéalement au cutter et avec une règle si tes tubes sont droits ou aux ciseaux si ce n’est pas le cas.

Repasse aussi au marqueur les emplacements des vis, passages de câbles, etc pour qu’ils soient bien visibles sur la photo.

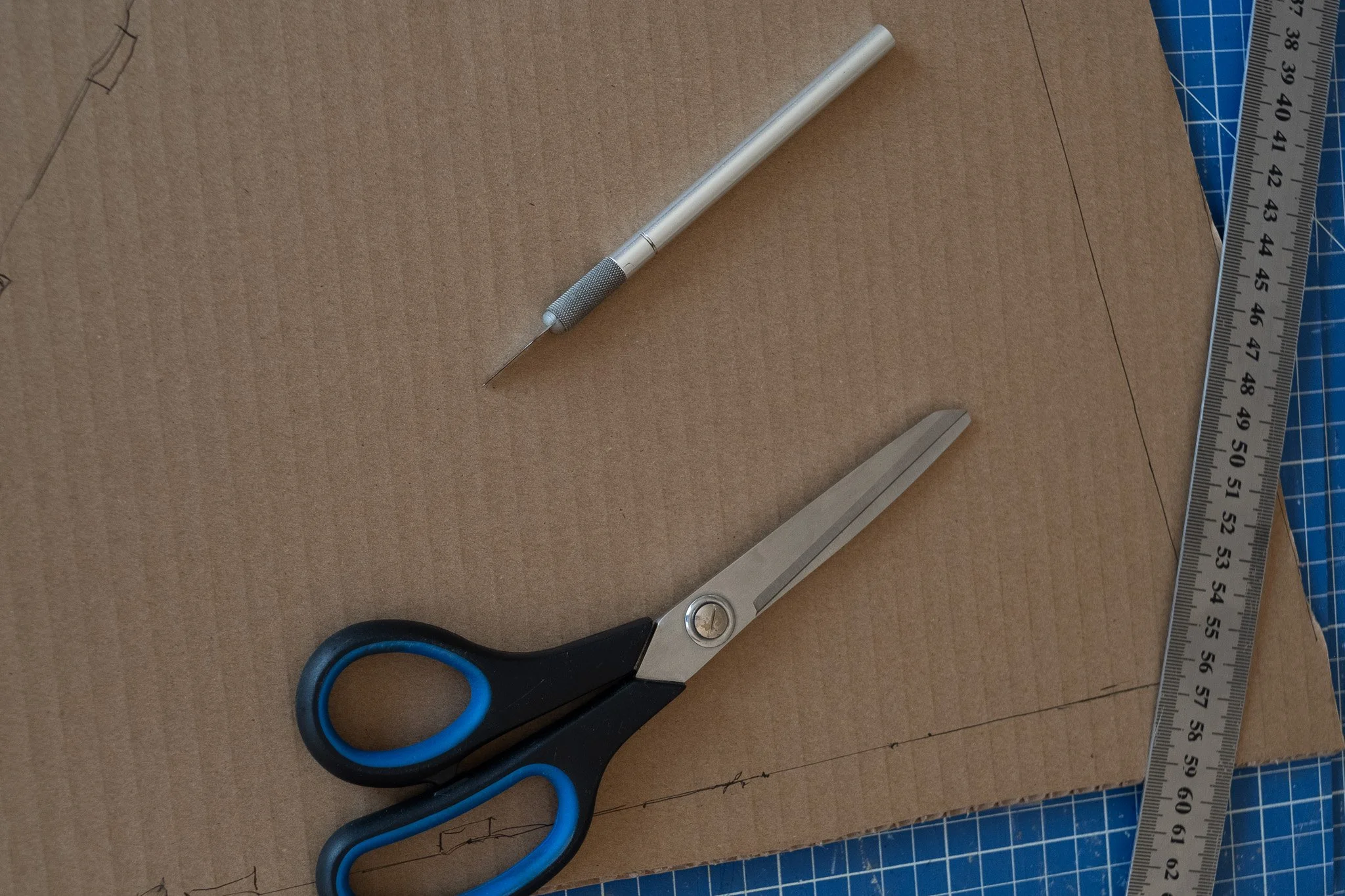

Une paire de ciseaux, un cutter, une règle métallique, et un morceau de carton avec des lignes dessinées, utilisés pour la fabrication ou le bricolage.

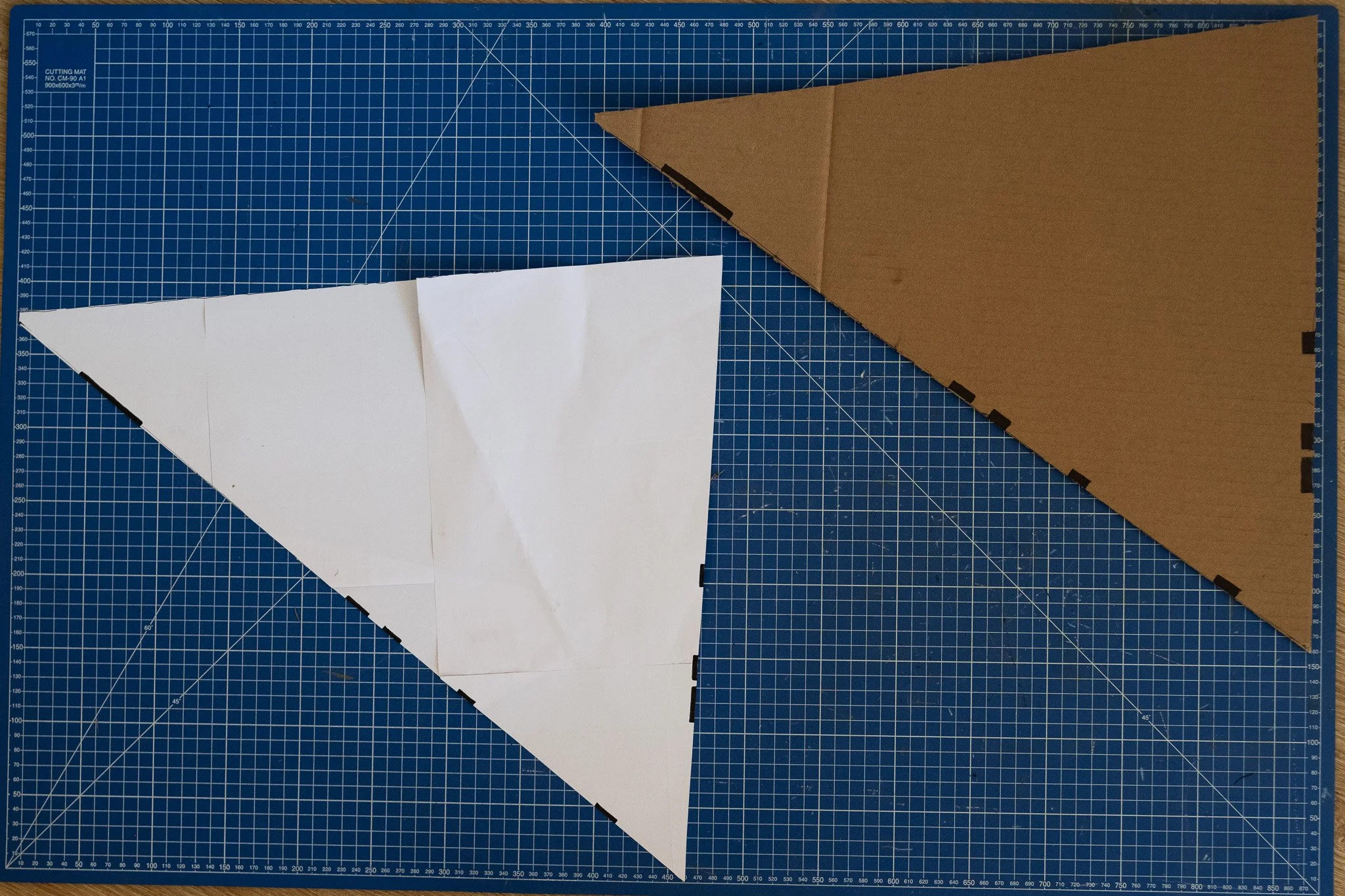

Une pièce de carton pliée en triangle sur une surface de découpe bleue avec des quadrillages.

Etape 5

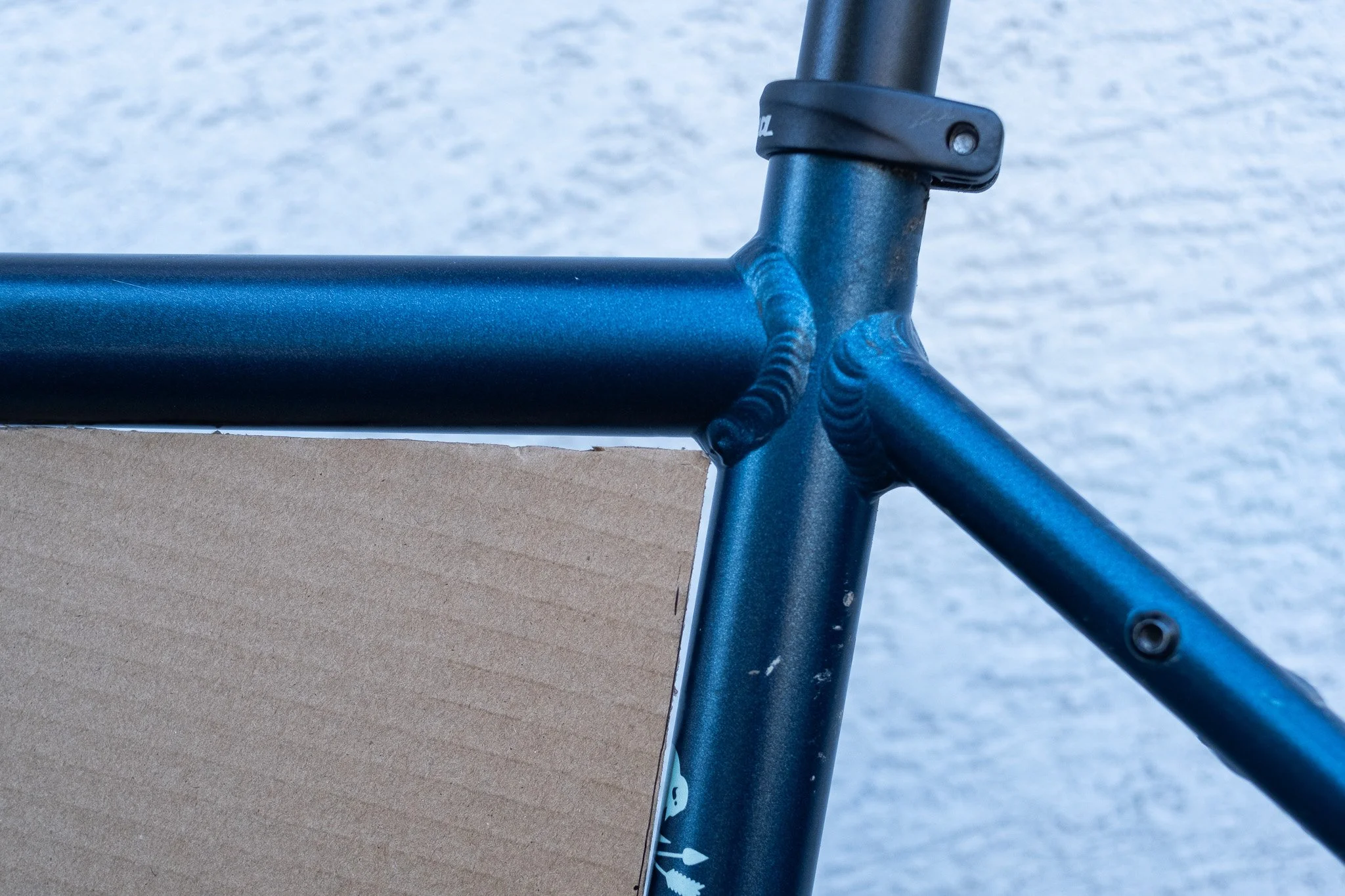

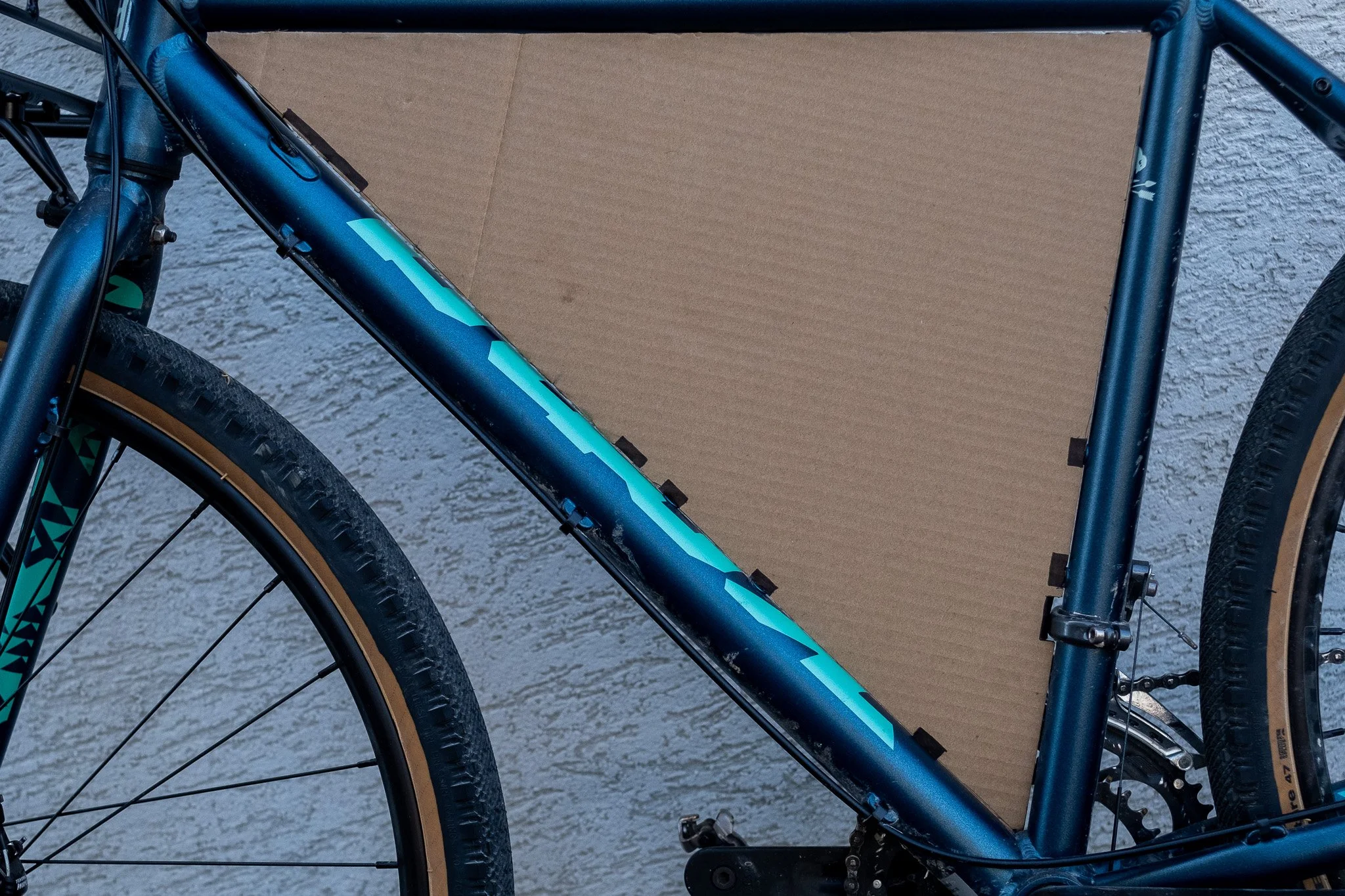

Place ton gabarit à l’intérieur de cadre pour vérifier si les dimensions sont les bonnes, ainsi que le placement des passes câbles, gaines ou emplacements des vis de porte bidons. Si tu utilises un double plateau, tu peux faire une légère découpesur le gabarit à l’emplacement du dérailleur avant, pour ne pas qu’il gène lors de la mise en place.

Ton gabarit ne doit pas rentrer en force, si c’est le cas, redécoupe de quelques millimètres la partie qui touche, jusqu’à ce que le gabarit rentre sans forcer.

Ton gabarit peut être trop petit de quelques millimètres par endroits (comme sur la dernière photo) cela n’aura pas une influence énorme sur le résultat final mais n’oublie pas que la précision du gabarit est importante pour l’ajustement final de ta sacoche.

Photo d'un vélo de montagne bleu avec des pneus à crampons, placé contre un mur en béton avec une planche en bois derrière.

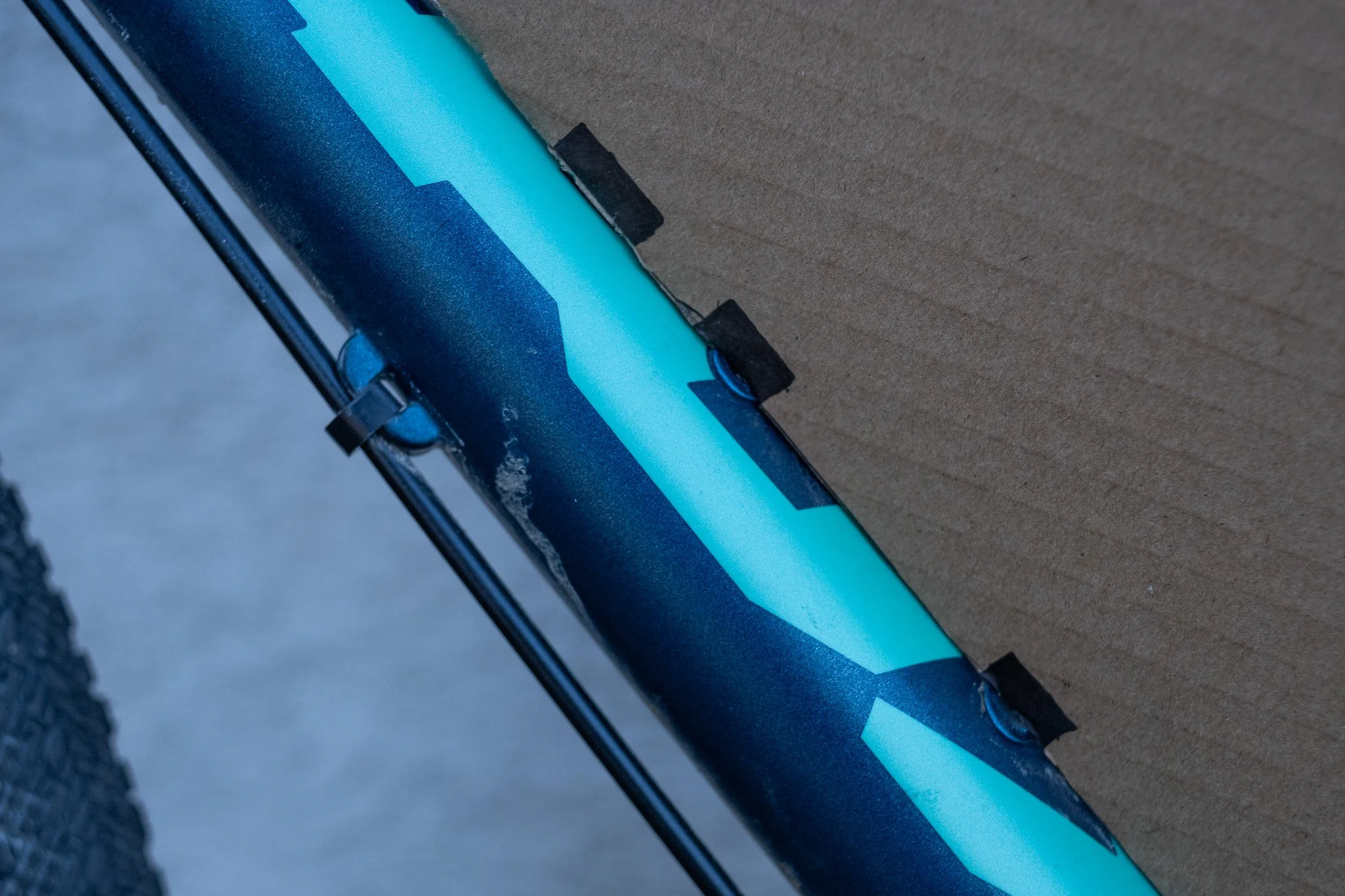

Zoom sur une partie d'un vélo ou d'un matériel sportif, de couleur noire avec des accents bleus, fixé à un fond en carton ou en matière similaire.

Etape 6

Reporte ton gabarit sur une feuille de papier, en reportant aussi tous les passages de gaines etc.

N’oublie pas de noter ton nom, ton prénom ainsi que ton numéro de commande (tu le retrouves dans mon mail de réponse à ton passage de commande, n’hésite pas à revenir vers moi si tu ne le trouves pas).

Une fois tout cela fait, il ne te reste plus qu’à me faire parvenir par la poste ton gabarit, au 611 Rue de Gex 01210 ORNEX Louis Frutto-Poulet

Tu recevras une confirmation de ma part une fois ton gabarit en ma possession.

Merci encore pour ta confiance et à très vite.
